混凝土六大类裂缝的预防措施有哪些？

混凝土裂缝是由于混凝土结构由于内外因素的作用而产生的物理结构变化，而裂缝是混凝土结构物承载能力、耐久性及防水性降低的主要原因。

混凝土裂缝常见处理方法有填充法、灌浆法、结构补强法、混凝土置换法、电化学防护法等。

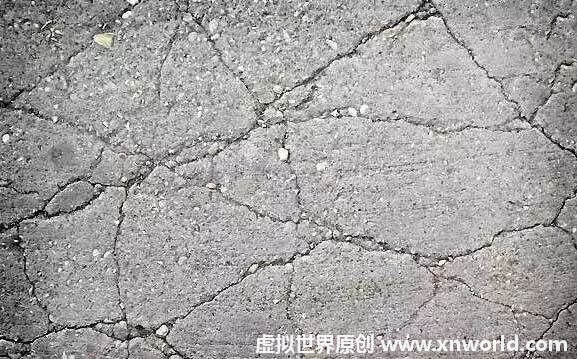

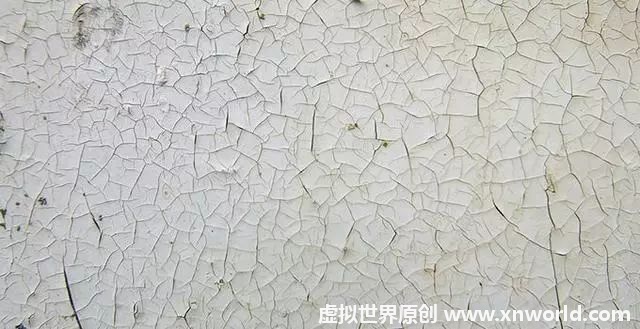

1、塑性收缩裂缝现象：

在结构表面出现形状不规则长短不一，互不连贯，类似干燥的泥浆面。大多在砼浇筑初期（浇筑后4h左右），当砼本身与外界气温相差悬殊，或本身温度长时间过高（400以上）而气候很干燥的情况下出现。塑性裂缝又称龟裂，严格讲属于干缩裂缝，出现很普遍。

原因：

➤ 砼浇筑后，表面没有及时覆盖，受风吹日晒，表面游离水分蒸发过快，产生急剧的体积收缩，而此时混凝土早期强度低，不能抵抗这种变形应力而导致开裂；

➤ 使用收缩率较大的水泥，水泥用量过多或使用过量的粉砂；

➤ 砼水灰比过大，模板过于干燥。

预防：

➤ 配制砼时，严格控制水灰比和水泥用量，选择级配良好的石子， 减小空隙率和砂率要振捣密实，以减少收缩量，提高砼抗裂强度；

➤ 砼浇筑前将基层和模板浇水湿透；

➤ 在气温高、温度低或风速大的天气下施工，砼浇筑后，应及时进行喷水养护，使其保持湿润大体积砼浇完一段，养护一段要加强表面的抹压和养护工作；

➤ 砼养护可采用表面喷氯偏乳液养护剂，或覆盖草袋、塑实薄膜等方法当表面发现微细裂缝时，应及时抹压一次，再覆盖养护；

➤ 设挡风设施。

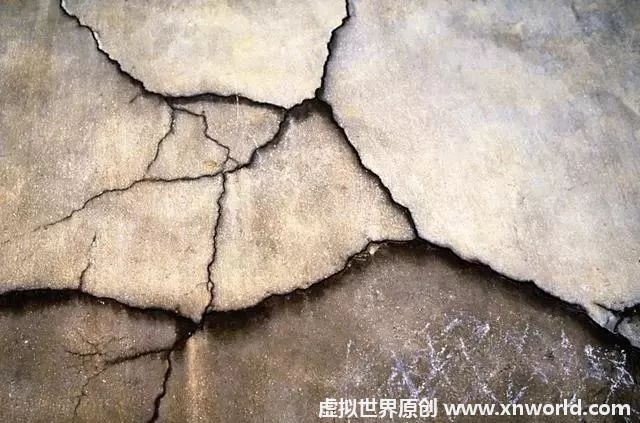

2、干燥收缩裂缝现象：

裂缝为表面性的，宽度较细，多在0.05—0.2mm之间。其走向纵横交错，没有规律性较薄的梁、板类构件（或桁架杆件），多沿短方向分布；整体性结构多发生在结构变截面处；平面裂缝多延伸到变截面部位或块体边缘，大体积混凝土在平面曾位较为多见，但侧面也常出现；预制构件多产生在箍筋位置。亦称“干缩裂缝”。

原因：

➤ 砼成型后，养护不当；

➤ 砼构件长期露天堆放，表面湿度经常发生剧烈变化；

➤ 采用含泥量大的粉砂配制混凝土；

➤ 混凝土经过度振捣，表面形成水泥含量较多的砂浆层；

➤ 后张法预应力构件露天生产后久不张拉等。

预防：

➤ 控制水泥用量、水灰比和砂率；砼振捣密实，并注意对板面进行抹压，可在砼初凝后，终凝前进行二次抹压，以提高砼抗拉强度，减少收缩量；

➤ 加强混凝土早期养护，并适当延长养护时间。长期露天堆放的预制构件，可覆盖草帘、草袋，避免曝晒，并定期适当洒水，保持湿润。薄壁构件则应在阴凉地方堆放并覆盖，避免发生过大温度变化。

3、温度裂缝现象：

表面温度裂缝走向无一定规律性；梁板式或长度尺寸较大的结构，裂缝多平生于短边；大面积结构裂缝常纵横交错。深进的和贯穿的湿度裂缝，一般与短边方向平行或接近于平行，裂缝沿全长分段出现，中间较密。裂缝宽度大小不一，一般在0.5mm以下，裂缝宽度沿全长没有多大变化。温度裂缝多发生在施工期间，缝宽受温度变化影响较明显，冬季较宽，夏季较细。沿断面高度，裂缝大多呈上宽下窄状，个别也有下宽上窄的情况，上下边缘区配筋较多的结构，有时也出现中间宽两端窄的梭形裂缝。

原因：

➤ 砼内外温差大，特别是大体积砼；

➤ 深进的各贯穿的温度裂缝多由于结构降温差较大，受到外界的约束而引起的;

➤ 采用蒸汽养护的预制构件，混凝土降温制度控制不严，降温过速。

预防：

➤ 采用低热或中热水泥配制砼，以减小水化热量；

➤ 选用良好级配的骨料，降低水灰比；加强振捣；

➤ 也可在砼中掺加缓凝剂，减缓浇筑速度，以利于散热；

➤ 选用合理的砼浇筑顺序及分层厚度；

➤ 加强砼的养护及保温；

➤ 制定降温措施。

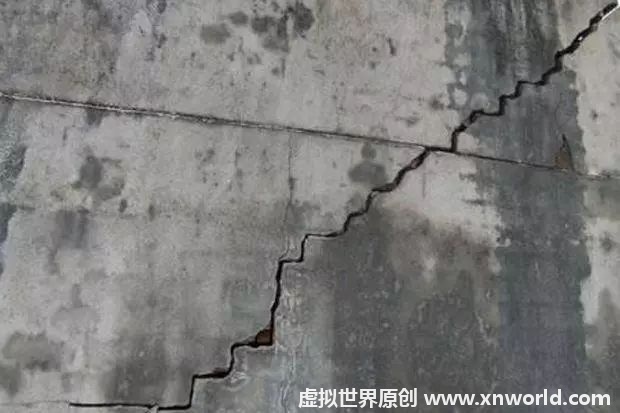

4、不均匀沉陷裂缝现象：

多属贯穿性裂缝，其直向与沉陷情况有关，有的在上部，有的在下部，一般与地面垂直或呈30°—40°角方向发展。较大的不均匀沉陷裂缝，往往上下或左右有一定的差距，裂缝宽度受温度变化影响小，因荷载大小而异，且与不均匀沉降值成比例。地基未经夯实引起沉陷。

原因：

➤ 结构、构件下面的地基未经夯实和必要的加固处理，砼浇筑后，地基因浸水引起不均匀沉降；

➤ 平卧生产的预制构件（如屋架、梁等）由于侧向旬度较差，在统弦、腹杆或梁的侧面常出现裂缝；

➤ 模板刚度不足，支撑间距过大或支撑底部松动，以及过早拆模，也常导致不均匀沉陷裂缝出现。

预防：

➤ 对松软土、填土地基应进行必要的夯（压）实和加固；

➤ 避免直接在松软土或填土上制作预制构件，或经压夯实处理后作预制场地；

➤ 模板应支撑牢固，保证有足够强度各刚度，并使地基受力均匀。拆模板进间不能过早，应按规定执行；

➤ 构件制作场地周围就作好排水措施，并注意防止水管漏水或养护水浸泡地基。

5、撞击裂缝现象：

裂缝有水平的、垂直的和斜向的，裂缝的部位和走向随受到撞击荷载的作用点、大小和方向而异；裂缝宽度、深度和长度不一，无一定规律性。

原因：

➤ 拆模时受外力撞击；

➤ 拆模过早或拆模方法不当。

预防：

➤ 现浇结构成型和拆模应防止受到各种施工荷载的撞击和振动；

➤ 达到拆模强度后，方可进行拆模；

➤ 拆模应按规定的方法及程序进行；

➤ 在砼结构未达到设计强度前，其上避免堆放大量的堆。

6、冻胀裂缝现象：

结构构件表面沿主筋、箍筋方向出现宽窄不一的裂缝，深度一般到主筋，周围砼酥松、剥落。

原因：

冬期施工砼结构构件未保温砼早期遭受冻结，将表层砼冻胀，解冻后钢筋部位变形仍不能恢复，而出现裂缝、剥落。

预防：

➤ 冬期施工时，配置砼应采用普通水泥，低水灰比，并掺适量早强抗冻剂；

➤ 对砼进行蓄热保温或加热养护。

混凝土裂缝处理

混凝土裂缝处理，是指采取科学的方法对混凝土裂缝进行修复的技术。

混凝土裂缝一般有三种状态：静止裂缝，活动裂缝，正在发展的裂缝。混凝土裂缝处理方法的选择一般要考虑的因素：判断裂缝是活动的还是静止的；修补的主要目的是什么？是减少过多的渗漏、使裂缝处完全水；是否需要加固处理；裂缝产生的主要原因是什么；裂缝未来的变化（数值和方向）如何
